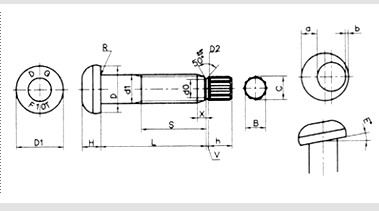

도면을 클릭하시면 더크게 보실수 있습니다.

■ DIMENSIONAL STANDARDS (BOLTS)
Unit : mm
Nom
Size
d		 Outsidedia.
external.
thread		 d1 D D1 H r a-b E h
기준치수 허용차 기준치수 허용차 approx 기준치수 허용차 approx 차원 허용차 approx
M16 16 16 +0.7
-0.2
+0.8
-0.4 		27 ±0.1 26 10 ±0.8 1.6 11.40 ±0.10 15
20 20 20 34 33 13 ±0.9 14.20 18
22 22 22 38.5 37 14 15.70 19
24 24 24 43 31 15 2.0 17.30 20

Nom
Size
d		 Outsidedia.
external.
thread		 B C d2 X V S a-b E
기준치수 허용차 approx 기준치수 허용차 approx approx 기준치수 차원 허용차 최대
M16 16 16 ±0.3

+0.20
-0.10 		13.1 13.6 0
-0.5 		2 3 30 +5
0 		0.8 1˚
20 20 20 16.4

17.1

 2 3 35 +6
0 		0.9
22 22 22 17.8 18.9 3 4 40 1.1
24 24 24 19.5 20.3 4 4.5 45 1.2
