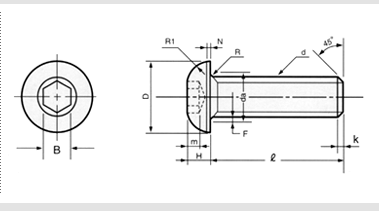

µµ¸éÀ» Ŭ¸¯ÇÏ½Ã¸é ´õÅ©°Ô º¸½Ç¼ö ÀÖ½À´Ï´Ù.

¡á JIS B 1174-1989
Unit : mm
Nom
Size
d
D H B m R1 N da R K §¤ Tensile load
ÃÖ´ë ÃÖ¼Ò ÃÖ´ë ÃÖ¼Ò ÃÖ´ë ÃÖ¼Ò ÃÖ´ë ÃÖ¼Ò ref approx ÃÖ´ë ÃÖ¼Ò approx Fully
Threaded
(kgf) [N]
M3 5.5 5.2 2.15 1.85 2.046 2.006 1.55 1.25 3 0.4 3.6 0.1 0.6 6~20
530 [5,200]
4 7.5 7.2 2.75 2.45 2.566 2.506 1.95 1.65 4.1 0.4 4.7 0.2 0.8 8~25
930 [9,100]
5 9.5 9.1 3.55 3.25 3.066 3.006 2.55 2.25 5.2 0.5 5.7 0.2 0.9 10~30
1,500 [14,710]
6 10.5 10.1 4.2 3.8 4.085 4.010 3.0 2.6 5.6 0.5 6.8 0.25 1 10~35
2,130 [20,890]
8 14 13.5 5.2 4.8 5.085 5.010 3.7 3.3 7.5 0.8 9.2 0.4 1.2 10~40
3,880 [38,050]
10 18 17.5 6.2 5.8 6.085 6.010 4.4 4.0 10 0.8 11.2 0.4 1.5 10~45
6,150 [60,310]
12 21 20.4 7.25 6.75 8.103 8.013 5.1 4.7 11 0.8 14.2 0.6 2 16~50
8,900 [87,280]
